弱電工程綜合布線系統詳解

2019-10-31

江西省互達實業有限公司


綜合布線系統的組成


1、工作區子系統(Work Area Subsystem)


2、水平子系統(Horizontal Subsystem),也稱配線子系統


3、垂直干線子系統(Riser Subsystem),也稱干線子系統(Backbone Subsystem)


4、設備間子系統(Equipment Subsystem)


5、管理子系統(Administration Subsystem)


6、建筑群子系統(Campus Subsystem)


綜合布線系統設計


 設計原則


① 兼容性原則:能綜合多種數據信息傳輸與一體,在進行工程設計時,需確保相互之間的兼容性。


② 開放性原則:采用開放式體系結構,符合多種國際上現行的標準,幾乎對所有著名廠商的產品都是開放的


③ 靈活性原則:任一信息點應能夠很方便地與多種類型設備進行連接


④ 可靠性原則:采用高品質的傳輸介質和組合壓接的方式構成一套標準化的數據傳輸通道


⑤ 先進性原則:


⑥ 用戶至上原則


設計等級


綜合布線系統應能支持電話、數據、圖文、圖像等多媒體業務的需要,宜按以上6個組成部分進行設計。


設計應采用開放式星形拓?fù)浣Y(jié)構


在該結構下的每個分支子系統都是相對獨立的,對每個分支單元系統的改動不會影響其它子系統。


只要改變結點連接就可在網絡的星形、總線、環形等各種類型網絡之間進行轉換。


支持當前普遍采用的各種局域網絡:星形網、局域/廣域網、令牌網、以太網、FDDI等。


1、工作區子系統


又稱服務區子系統,是一個需要設立終端設備的獨立區域。


由水平布線系統的信息插座延伸到工作站設備處的連接電纜及適配器組成。


連接電纜


將水平電纜和工作區內的計算機與通信設備連接在一起,是終端設備至信息插座的傳輸媒體。


可能還會包括一些專門的硬件,從而可以通過在工作區所安排的電纜進行信號的接受和發送。


一般情況下,每個工作區設置一個電話或計算機終端設備,或按用戶要求設置。


工作區子系統的布線由插座開始,服務器及工作站可通過絞線直接與信息插座相連,或通過室內的集線器并經過樓層集線器及中心集線器與其它網絡站點互相通信。


工作區子系統的布線


指在信息插座/連接器與工作站內設備之間的電纜布線,其中包括許多不同的硬件,用來將用戶的電話、計算機以及設備連接到信息插座/連接器上。


是非布線,整個布線被設計成易于更改和替換的方式。


使用組合式來端接工作站。


組合式工作區軟線須在兩端使用同樣的連接器,使得電纜兩端的配線穩定。


通常使用束狀對絞線電纜來制作工作區電纜。扁平、非對絞線不能使用


所使用的連接器必須符合國際ISDN標準的8bit接口


工作區適配器的選用


要求


② 在單一信息插座上進行兩項服務時,宜用”Y”型適配器


③ 在水平干線子系統中選用的電纜類別不同與設備所需的電纜類別時,宜采用適配器


④ 在連接使用不同信號數模轉換設備,或數據速率轉換設備等裝置時,宜采用適配器


⑤ 為了特殊應用而實現網絡協議的兼容性時,可采用協議轉換適配器


⑥ 根據工作區內不同的電信終端設備配置相應的適配器


注意事項


① 工作區電纜距離:工作區電纜通常是短的、柔軟的電纜,大傳輸距離為5m,


② RJ-45插座須安裝在墻壁上或不被碰撞的地方,插座距離地面30㎝以上


③ 插座和水晶頭不要接錯線頭


④ 在進行終端設備和I/O連接時,可能需要某種電子傳輸裝置,但這種裝置不是工作區子系統的一部分


工作區子系統的設計


①工作區的劃分原則


通常把一個獨立的需要設置終端設備的區域劃分為一個工作區


②工作區子系統的設計要點


根據用戶需求,在設計時一般將工作區子系統分為語音、數據和多媒體三類用戶,設計時需要考慮以下幾點:


線槽的敷設要合理、美觀


信息插座設計在距離地面30㎝以上


信息插座與計算機設備的距離保持在5m范圍內


網卡類型要與纜線接口類型保持一致


估算所有工作區所需要的信息模塊、信息插座


③設計步驟


1.確定工作區大小


2.設計平面圖供用戶選擇


3.確定信息點類型和數量


④確定信息點、信息插座的類型和數量


信息插座大致可分為嵌入式安裝插座、表面安裝插座、多傳輸媒體信息插座3類


1.確定信息插座類型和數量的原則


根據已掌握的用戶需要,確定信息插座的類別


根據建筑平面圖計算實際可用的空間,依據空間的大小I/O插座的數量


根據實際情況,確定I/O插座的類型


2.確定信息點的原則


一般,對于一個辦公區內的每個辦公點可配置2~3個信息點,此外,還應為此辦公區配置3~5個專用信息點用于工作組服務器、網絡打印機、傳真機、視頻會議等


若此辦公區為商務應用,信息點的帶寬為10Mb/s或100 Mb/s可滿足要求


若此辦公區為技術開發應用,則每個信息點應為交換式100 Mb/s或1000 Mb/s,甚至是光纖信息點


3.估算I/O插座和信息模塊數量的方法


RJ-45連接器的總需求量m為信息點總量n的4倍并附加15%的富余量


M=4n(1+15%)


信息模塊的總需求量m為信息點總量n并附加3%的冗余量


M=n(1+3%)


2、水平子系統


由工作區用的信息插座,每層配線設備至信息插座的配線電纜和終端匹配器組成。將干線子系統線路延伸到用戶工作區,一般為星型拓?fù)浣Y(jié)構。負責從管理子系統即分線盒出發,利用雙絞線將管理子系統連接到工作區子系統的信息插座。


是整個布線系統的一個必要部分,與干線子系統的區別在與:水平子系統總是在一個摟層上,僅與信息插座、交接間連接。


一般僅用4對UTP,目的在于避免由于使用多種電纜類型而造成靈活性降低和管理上的困難。


從用戶工作區的信息插座開始,在交叉處連接,或在小型通信系統中的以下任何一處進行連接:分交接間、干線交接間或設備間


布線距離:配線電纜的大長度為90m,這個距離是交接間中HC(水平跳接)的電纜終端到信息插座/連接器的電纜終端的距離,與傳輸媒體的類型無關。


注意事項:


①傳輸媒體一般為對絞線電纜


②采用線槽或在天花板吊頂內布線,盡量不采用地面線槽方式


③確定傳輸介質布線方法和纜線的走向


④確定距交接間距離近的I/O位置


⑤確定距交接間距離遠的I/O位置


⑥計算配線區所需纜線長度


水平子系統的設計


宜采用星形拓?fù)浣Y(jié)構


水平子系統的設計包括傳輸介質與部件的集成


①設計要點


根據工程環境條件,確定纜線走向


確定纜線、線槽、管線的數量和類型,以及相應的吊桿、托架等


確定纜線的類型和長度,以及每摟層需要安裝信息插座的數量及其位置


當語音、數據點需要互換時,設計所用攬線類型


②纜線的選購


③布線方式


吊頂槽型電纜橋架方式


地面線槽方式


直接埋管線


3、垂直干線子系統


是整個建筑物綜合布線系統的關鍵鏈路。主要功能是將設備間子系統與各樓層的管理子系統連接起來,提供建筑物內垂直干線電纜的路由。


垂直干線子系統的組成


由設備間子系統或管理間子系統與水平子系統的引入口之間的所有連結電纜組成,或由電纜、光纜及將此纜線連接到其它地方的相關支撐硬件組合而成。


干線子系統包括:干線或遠程通信(衛星)交接間、設備間之間的豎向或橫向的電纜、設備間和網絡接口之間的連接電纜或設備與建筑群子系統各設施間的電纜、干線交接間與各遠程通信交接間的連接電纜、主設備間和計算機主機房之間的干線電纜,是綜合布線系統中持久的子系統。


纜線選用


距離限制


建筑群配線架到樓層配線架間的距離應小于2000m,建筑物配線架到樓層配線架的距離應小于500m。


若采用單模光纖作為干線電纜,建筑群配線架到樓層配線架之間的大距離可為3000m。


若采用5類對絞線電纜作為干線電纜,對傳輸速率超過100Mb/s的高速應用系統,布線距離應小于90m。


在建筑群和建筑物配線架上,接插線和跳線的長度一般不超過20m。


注意事項


①一般選用光纜,以提高數據傳輸速率


②光纜可采用多模光纖,也可采用單模光纖


③纜線的拐彎處,不要直角拐彎,應有一定的弧度,以防光纜受損


④防遭破壞


⑤防雷電


干線子系統的設計


干線子系統的設計需既滿足當前的需要,又適應今后的發展。


①設計原則


應為星形拓?fù)浣Y(jié)構


應選擇干線纜線較短,安全和經濟的布線路由,且宜帶門的封閉型綜合布線專用通道,也可與弱電豎井合并使用


從樓層配線架開始,到建筑群總配線架之間,只能有大樓總配線架一級交叉連接。


宜采用點對點端接,也可采用分支遞減端接,以及電纜直接連接的方法。


語音和數據干線纜線應該分開


在系統設計施工時,應預留一定的纜線作為冗余


干線纜線不應放在電梯、供水、供暖等豎井中,兩端點要標號,室外部分要加套管,嚴禁搭接在樹干上


②設計步驟


1.確定從樓層到設備間的干線電纜路由


2.繪制干線路由圖


3.確定干線交接間纜線的連接方法


4.確定干線纜線的類別和數量


5.確定敷設干線纜線的支撐結構


③布線方式


電纜孔方式


電纜豎井方式


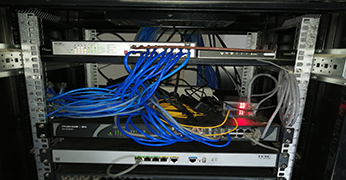

4、設備間子系統


設備間是在每一幢大樓的適當?shù)攸c安放通信設備、計算機網絡設備以及建筑物配線設備的地點,也是進行網絡管理的場所,是綜合布線系統的主要節點,一般設在大樓的中心,由設備間中的電纜、連接器和有關的支撐硬件組成。


其作用是把公共系統設備中的各種不同設備互連起來,其中包括電信部門的光纜、電纜、交換機等。


組成


一般情況下,應包括如下部分:


大型通信和數據設備、電纜終端設備建筑物之間和內部的電纜通道、通信和數據設備所需的電保護設備


注意事項


①要有足夠的空間


②要有良好的工作環境


③建設標準應按機房建設標準設計


設備間子系統的設計
